DAS SCHLITZRINNENSYSTEM SLOTSYS
ist eine weitere Variante von Schlitzrinnenlösungen.
Im Unterschied zur SLOT-Line ist das Schlitzrinnensystem SLOTSYS in verschieden kombinierbare Systemelemente aufgebaut, die je nach Anforderungen eingesetzt werden. Im Baukastensystem kann der Schlitzaufsatz mit dem gewünschten Rinnenunterteil und der Revisionsaufsatz mit dem zugehörigen Einlaufkasten/Sinkkasten gewählt werden. Dabei stehen unterschiedliche Varianten in Ausführung, Material und Maßen zur Auswahl.

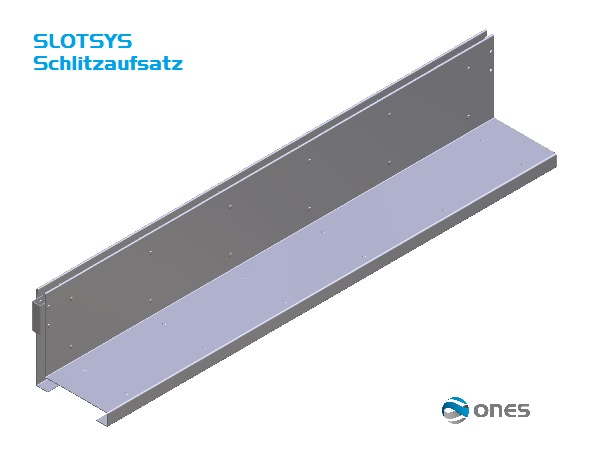

SCHLITZAUFSATZ
Beim Schlitzaufsatz gibt es die Variante mit symmetrischem (mittigem) Einlaufschlitz oder asymmetrischem (seitlichem) Einlaufschlitz. Beide Varianten sind in Stahl verzinkt sowie Edelstahl in unterschiedlichen Baubreiten erhältlich. Durch das integrierte Nut- und Federsystem können die Schlitzaufsätze im Stoßbereich versatzfrei verlegt werden.
Bei größerer Belastung empfiehlt sich der Einsatz von Schlitzaufsätzen mit höherem Schlitzhals. Dabei erhöht sich auch die Materialstärke. Hier bieten wir eine Materialstärke bis 4 mm an.
Länge in mm |
Nennweite in mm |
Baubreite in mm |
Halshöhe/Bauhöhe |
lichte Schlitzweite |
Material |
Einlaufschlitz |
passend für Rinnenunterteil |
||||||
500 |
1000 |
100 |
130 |
110/130 |
160/187 |
10 |
12,5 |
15 |
Stahl verzinkt |
Edelstahl |
mittig |
seitlich |
TL1000 |
500 |
1000 |
150 |
180 |
110/130 |
160/187 |
10 |
12,5 |
15 |
Stahl verzinkt |
Edelstahl |
mittig |
seitlich |
TL1500 |
500 |
1000 |
100 |
136 |
110/130 |
160/187 |
10 |
12,5 |
15 |
Stahl verzinkt |
Edelstahl |
mittig |
seitlich |
GFK100 |
500 |
1000 |
150 |
186 |
110/130 |
160/187 |
10 |
12,5 |
15 |
Stahl verzinkt |
Edelstahl |
mittig |
seitlich |
GFK150 |
500 |
1000 |
100 |
160 |
160/187 |
200/227 |
10 |
12,5 |
15 |
Stahl verzinkt |
Edelstahl |
mittig |
seitlich |
BGU100 |
500 |
1000 |
150 |
210 |
160/187 |
200/227 |
10 |
12,5 |
15 |
Stahl verzinkt |
Edelstahl |
mittig |
seitlich |
BGU150 |
Sondermaße und weitere Materialstärken auf Anfrage möglich! |

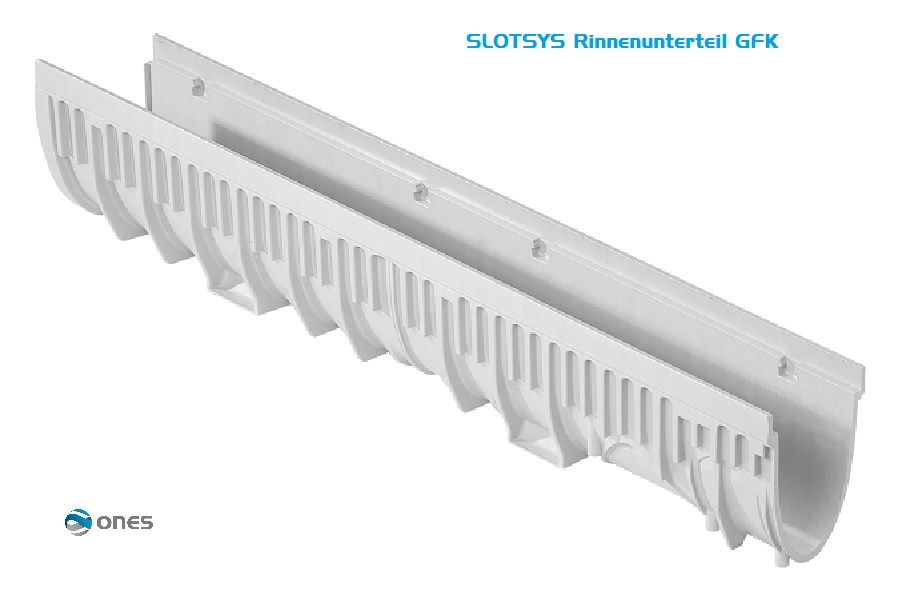

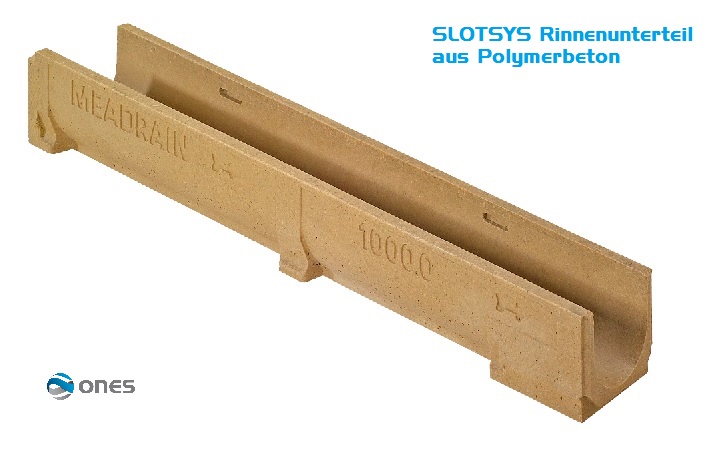

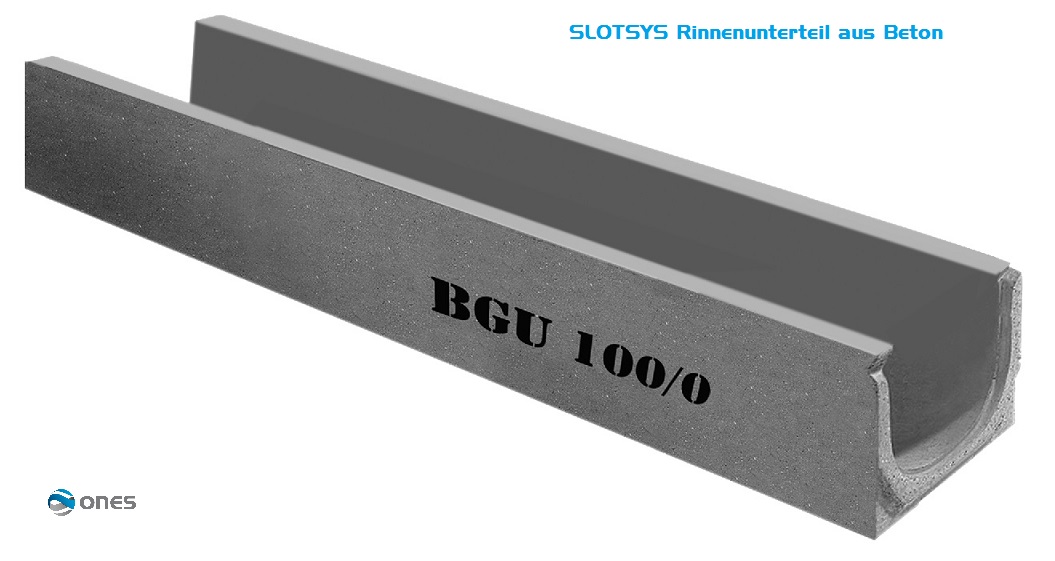

RINNENUNTERTEIL
Als Rinnenunterteile können je nach Anforderungen Rinnen aus Polymerbeton, Kunststoff oder Beton gewählt werden. Die Gesamtbauhöhe des Schlitzrinnensystems ergibt sich aus Rinnenhöhe + der Bauhöhe des Schlitzaufsatzes.
Rinnen- |
Nennweite |
Baubreite |
Baulänge |
Rinnenhöhe |
Material |
|||||
TL1000 |
100 |
130 |
500 |
1000 |
115 |
140 |
165 |
190 |
215 |
Polymerbeton |
TL1500 |
150 |
180 |
500 |
1000 |
185 |
235 |
285 |
- |
- |
Polymerbeton |
GFK100 |
100 |
136 |
500 |
1000 |
158 |
- |
- |
- |
- |
GFK |
GFK150 |
150 |
186 |
500 |
1000 |
187 |
- |
- |
- |
- |
GFK |
BGU100 |
100 |
160 |
500 |
1000 |
132 |
157 |
182 |
- |
- |
Beton |
BGU150 |
150 |
210 |
500 |
1000 |
190 |
215 |
240 |
- |
- |
Beton |

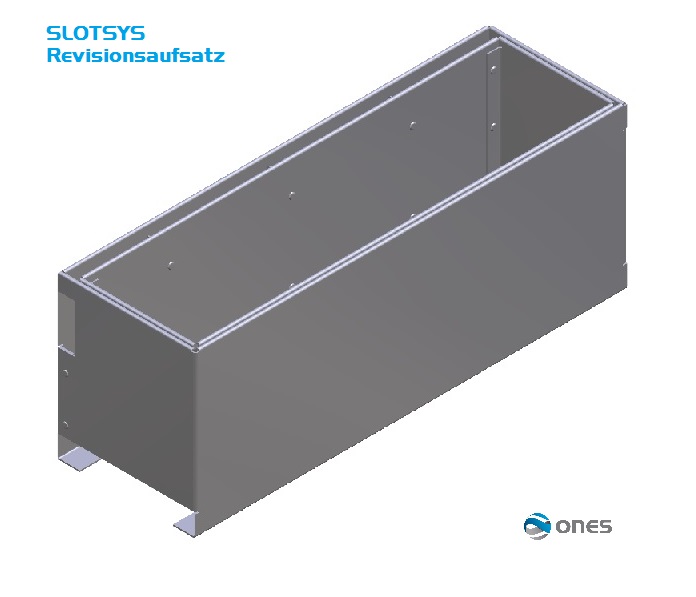

REVISIONSAUFSATZ
Der Revisionsaufsatz dient zur Einsichtnahme und zur Reinigung des Rinnenstranges und wird auf ein Rinnenelement oder einen Sinkkasten mit Anschluss an ein Kanalsystem montiert. Beim Revisionsaufsatz gibt es die Variante mit symmetrischem (mittigem) Einlaufschlitz oder asymmetrischem (seitlichem) Einlaufschlitz. Beiden Varianten sind in Stahl verzinkt sowie Edelstahl in unterschiedlichen Baubreiten erhältlich.
Die entnehmbaren Einlegewannen können mit dem umgebenden Flächenbelag (Pflaster, Platten …) ausgelegt werden und fügen sich somit optisch harmonisch in die Oberflächengestaltung ein.
Länge |
Nennweite |
Baubreite |
Halshöhe/Bauhöhe in mm |
Material |
Einlaufschlitz |
passend für Rinnenunterteil |
|||
500 |
100 |
130 |
110/130 |
160/187 |
Stahl verzinkt |
Edelstahl |
mittig |
seitlich |
TL1000 |
500 |
150 |
180 |
110/130 |
160/187 |
Stahl verzinkt |
Edelstahl |
mittig |
seitlich |
TL1500 |
500 |
100 |
136 |
110/130 |
160/187 |
Stahl verzinkt |
Edelstahl |
mittig |
seitlich |
GFK100 |
500 |
150 |
186 |
110/130 |
160/187 |
Stahl verzinkt |
Edelstahl |
mittig |
seitlich |
GFK150 |
500 |
100 |
160 |
160/187 |
200/227 |
Stahl verzinkt |
Edelstahl |
mittig |
seitlich |
BGU100 |
500 |
150 |
210 |
160/187 |
200/227 |
Stahl verzinkt |
Edelstahl |
mittig |
seitlich |
BGU150 |
EINLAUFKASTEN/SINKKASTEN
Der Einlaufkasten/Sinkkasten passend für vorgenannte Entwässerungsrinnen aus Polymerbeton, GFK oder Beton wird an ein Kanalsystem angeschlossen. Nach Bedarf können die Einlaufkästen/Sinkkästen mit einem Schmutzfangeimer und/oder einem Geruchsverschluss geliefert werden. Die Gesamtaufbauhöhe ergibt sich aus der Bauhöhe des Einlaufkastens + Bauhöhe des Revisionsaufsatzes.
Länge |
Nennweite |
Baubreite |
Bauhöhe |
Material |
passend für Rinnenunterteil |
500 |
100 |
130 |
545 |
Polymerbeton |
TL1000 |
500 |
150 |
180 |
665 |
Polymerbeton |
TL1500 |
500 |
100 |
136 |
376 |
GFK |
GFK100 |
500 |
150 |
186 |
700 |
GFK |
GFK150 |
500 |
100 |
160 |
500 |
Beton |
BGU100 |
500 |
150 |
210 |
665 |
Beton |
BGU150 |
