Entwässerungsrinne SLOTSYS MASSIV

DAS SCHLITZRINNENSYSTEM SLOTSYS MASSIV
wird bei höheren Belastungsansprüchen eingesetzt.

Aufgrund der erforderlichen Belastbarkeit ist der Aufbau des Bodenbelages meist größer, so dass der Schlitzhals des Schlitzaufsatzes höher ist. Dabei erhöht sich auch die Materialstärke auf bis zu 4 mm. Durch die verstärkte Konstruktion und den Einsatz von höheren Materialstärken können bei geeignetem Einbau hohe Belastungen erreicht werden.

Auch hier kann wieder im Baukastensystem der Schlitzaufsatz mit dem gewünschten Rinnenunterteil und der Revisionsaufsatz mit dem zugehörigen Einlaufkasten/Sinkkasten gewählt werden. Hierbei stehen unterschiedliche Varianten in Ausführung, Material und Maßen zur Auswahl.

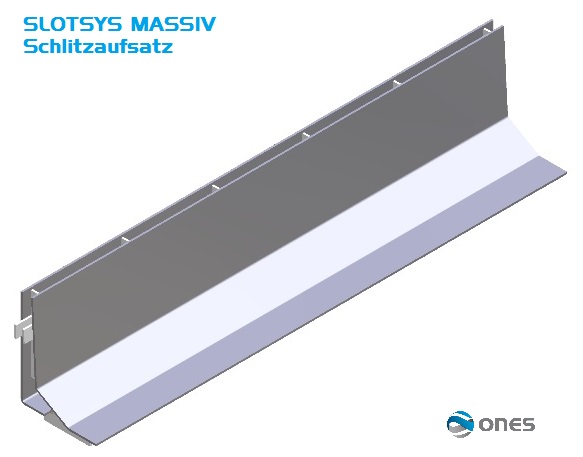

SCHLITZAUFSATZ

Beim massiven Schlitzaufsatz bieten wir hauptsächlich die Variante des asymmetrischen (seitlichen) Einlaufschlitzes in Stahl verzinkt sowie Edelstahl für die Nennweiten 100 mm und 150 mm an (Einlaufschlitz mittig/symmetrisch auf Anfrage). Durch das integrierte Nut- und Federsystem können die Schlitzaufsätze im Stoßbereich versatzfrei verlegt werden.

Länge in mm

Nennweite in mm

Baubreite in mm

Halshöhe/Bauhöhe
in mm

lichte Schlitzweite
in mm

Material

Einlaufschlitz

passend für Rinnenunterteil

500

1000

100

160

160/164

200/204

Stahl verzinkt

Edelstahl

mittig auf Anfrage

seitlich

BGU100

500

1000

150

210

160/164

200/204

Stahl verzinkt

Edelstahl

mittig auf Anfrage

seitlich

BGU150

Sondermaße und weitere Materialstärken auf Anfrage möglich!

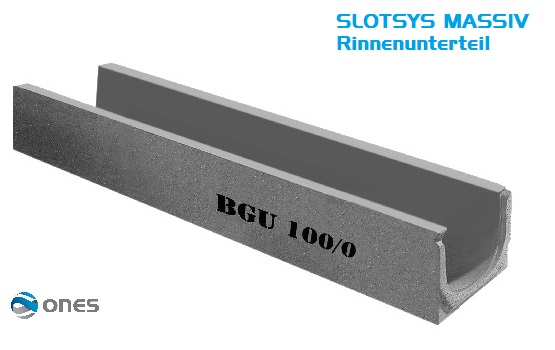

RINNENUNTERTEIL

Als Rinnenunterteile für die massive Ausführung der SLOTSYS wird das Rinnenunterteil aus Beton mit Dichtungsfalz nach EN 1433 gewählt.

Die Gesamtbauhöhe des Schlitzrinnensystems ergibt sich aus Rinnenhöhe + der Bauhöhe des Schlitzaufsatzes oder des Revisionsaufsatzes.

Hier bieten wir die Rinnenunterteile in Nennweite 100 mm und 150 mm an.

Rinnen- unterteil	Nennweite in mm	Baubreite in mm	Baulänge in mm		Rinnenhöhe in mm			Material
BGU100	100	160	500	1000	132	157	182	Beton
BGU150	150	210	500	1000	190	215	240	Beton

REVISIONSAUFSATZ

Beim massiven Revisionsaufsatz bieten wir hauptsächlich die Variante des asymmetrischen (seitlichen) Einlaufschlitzes in Stahl verzinkt sowie Edelstahl für die Nennweiten 100 mm und 150 mm an (Einlaufschlitz mittig/symmetrisch auf Anfrage).

Die entnehmbaren Einlegewannen können mit dem umgebenden Flächenbelag (Pflaster, Platten …) ausgelegt werden und fügen sich somit optisch harmonisch in die Oberflächengestaltung ein.

Länge in mm	Nennweite in mm	Baubreite in mm	Halshöhe/Bauhöhe in mm		Material		Einlaufschlitz		passend für Rinnenunterteil
500	100	160	160/164	200/204	Stahl verzinkt	Edelstahl	mittig aus Anfrage	seitlich	BGU100
500	150	210	160/164	200/204	Stahl verzinkt	Edelstahl	mittig auf Anfrage	seitlich	BGU150

EINLAUFKASTEN/SINKKASTEN

Der Einlaufkasten/Sinkkasten passend für vorgenannte Entwässerungsrinnen aus Beton wird an ein Kanalsystem angeschlossen. Nach Bedarf können die Einlaufkästen/Sinkkästen mit einem Schmutzfangeimer und/oder einem Geruchsverschluss geliefert werden. Die Gesamtaufbauhöhe ergibt sich aus der Bauhöhe des Einlaufkastens + Bauhöhe des Revisionsaufsatzes.

Länge in mm	Nennweite in mm	Baubreite in mm	Bauhöhe in mm	Material	passend für Rinnenunterteil
500	100	160	500	Beton	BGU100
500	150	210	665	Beton	BGU150

ALLGEMEINES ZUBEHÖR:

Eckelemente mit Gehrung nach Vorgabe des Auftraggebers,

Entnahmebügel für Revisionsaufsatz zur Entnahme der auspflasterbaren Innenwanne
