DIE SCHLITZRINNE SLOT-LINE
ist eine Entwässerungslösung, die sich optisch dezent in das architektonische Konzept integrieren lässt.
Durch unsere flexiblen Varianten kann die benötigte Entwässerungsleistung erreicht werden. Dabei können die Schlitzweite sowie die Größe des Ablaufkörpers variiert werden. Für einen zusätzlichen Drainageeffekt kann der Rinnenkörper mit einer einseitigen oder beidseitigen Perforation ausgebildet werden. Eine Perforation ermöglicht auch eine Versickerung wenn kein Anschluss an ein Abwasser– bzw. Regenwassersystem gewünscht oder möglich ist.
Für eine erhöhte Stabilität ist unsere Schlitzrinne mit einer verstärkten Zarge ausgebildet. Ebenso kann die Materialstärke sowie die Anzahl der Aussteifungselemente den Anforderungen gemäß angepasst werden. Die Gesamthöhe der Schlitzrinne ergibt sich aus der Halshöhe + Höhe des Ablaufkörpers.
GEEIGNET FÜR:
- Fassaden- und Platzentwässerung
KURZTEXT:
Schlitzrinne SLOT-Line

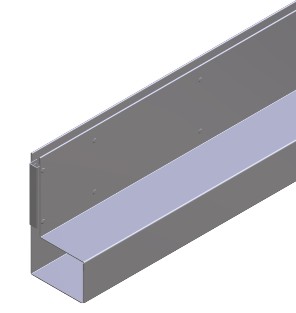

Schlitzrinnensystem mit asymmetrischem Einlaufschlitz,
mit nach unten aufgeweitetem Schlitzhals als Verschmutzungsschutz,
inkl. Nut- und Federverbindung,
Materialstärke 1,5 mm, Sichtkante ca. 4 mm, begehbar, rollstuhlbefahrbar
Varianten:

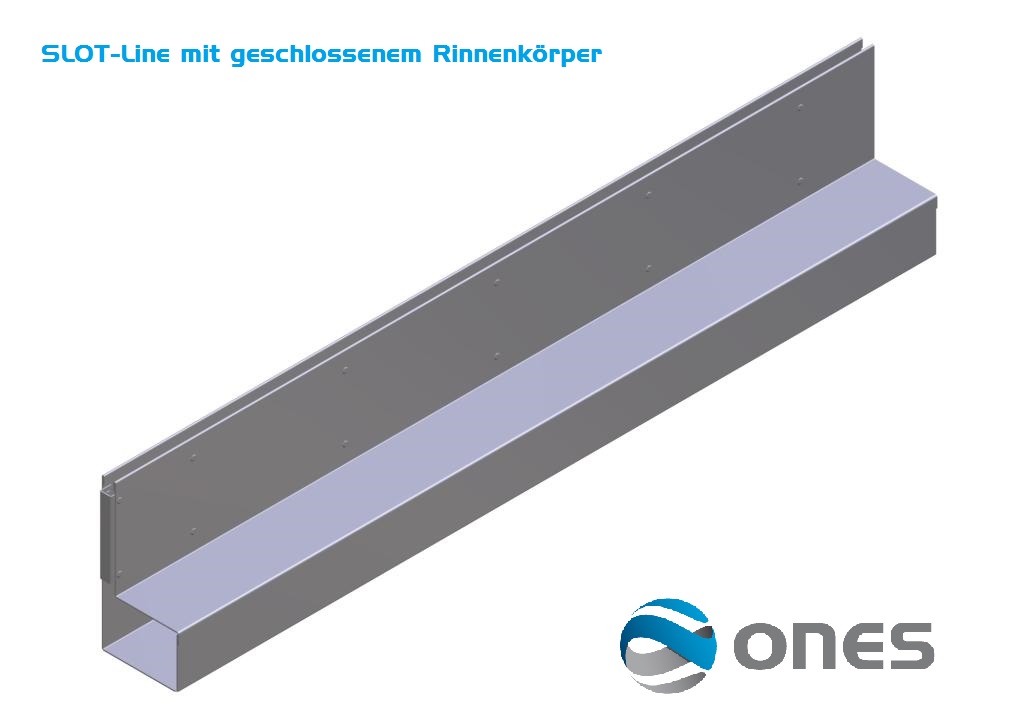

Material Stahl verzinkt oder Edelstahl, mit einseitiger Perforation oder beidseitiger Perforation oder geschlossenem Rinnenkörper (ohne Perforation), Schlitzweiten lichtes Maß von 7 mm, 10 mm, 12,5 mm und 15 mm möglich
Länge in mm |
Breite in mm |
Halshöhe in mm |
Höhe Ablaufkörper in mm |
Material |
Perforation |
|||||||||||||
500 |
1000 |
2000 |
3000 |
75 |
60 |
90 |
130 |
160 |
50 |
75 |
100 |
- |
- |
Stahl verzinkt |
Edelstahl |
einseitig |
beidseitig |
ohne |
500 |
1000 |
2000 |
3000 |
100 |
60 |
90 |
130 |
160 |
50 |
75 |
100 |
125 |
150 |
Stahl verzinkt |
Edelstahl |
einseitig |
beidseitig |
ohne |
500 |
1000 |
2000 |
3000 |
125 |
60 |
90 |
130 |
160 |
50 |
75 |
100 |
125 |
150 |
Stahl verzinkt |
Edelstahl |
einseitig |
beidseitig |
ohne |
500 |
1000 |
2000 |
3000 |
150 |
60 |
90 |
130 |
160 |
50 |
75 |
100 |
125 |
150 |
Stahl verzinkt |
Edelstahl |
einseitig |
beidseitig |
ohne |
Sondermaße sind auf Anfrage möglich! |
